Layout PCB dengan Laser Engraving EasyEda K40 Whisperer

Siapkan PCB

  1. Potong PCB sesuai ukuran yang dibutuhkan.
  2. Gosok PCB dengan stainless pencuci piring atau schottbrite hingga mengkilap.
  3. Bersihkan dengan IPA atau alkohol dan usap dengan tisue untuk menghilangkan serpihan dan minyak.
  4. Semprot dengan pilox warna hitam 1 atau 2 usap
  5. Biarkan mengering atau dijemur atau dioven jika punya

Siapkan Layout PCB

  1. Buka EasyEda dan pilih File, export, SVG. Sesuaikan layer mana yang akan dibuat. Misalkan untuk layer atas.
  2. Buka file SVG dengan inkscape, dan hapus bagian yang tidak diperlukan. Semisal background putih.
  3. Tekan Ctrl + Shift + R untuk memotong dan menampilkan bagian yang ada gambarnya saja.
  4. PENTING: Perbaiki ukuran, tambahkan offset 0.2mm. ALASAN: sinar laser memiliki diameter 0.2mm, sehingga setiap pinggir bagian akan terpotong 0.1mm. Misalnya lebar jalur 0.4mm jika tidak diperbaiki ukuran maka akan terpotong kanan 0.1mm dan kiri 0.1mm, sehingga ukuran setelah dipotong laser menjadi 0.2mm saja.
  5. Tambahkan 0.2mm untuk setiap jalur.
  6. Simpan sebagai SVG

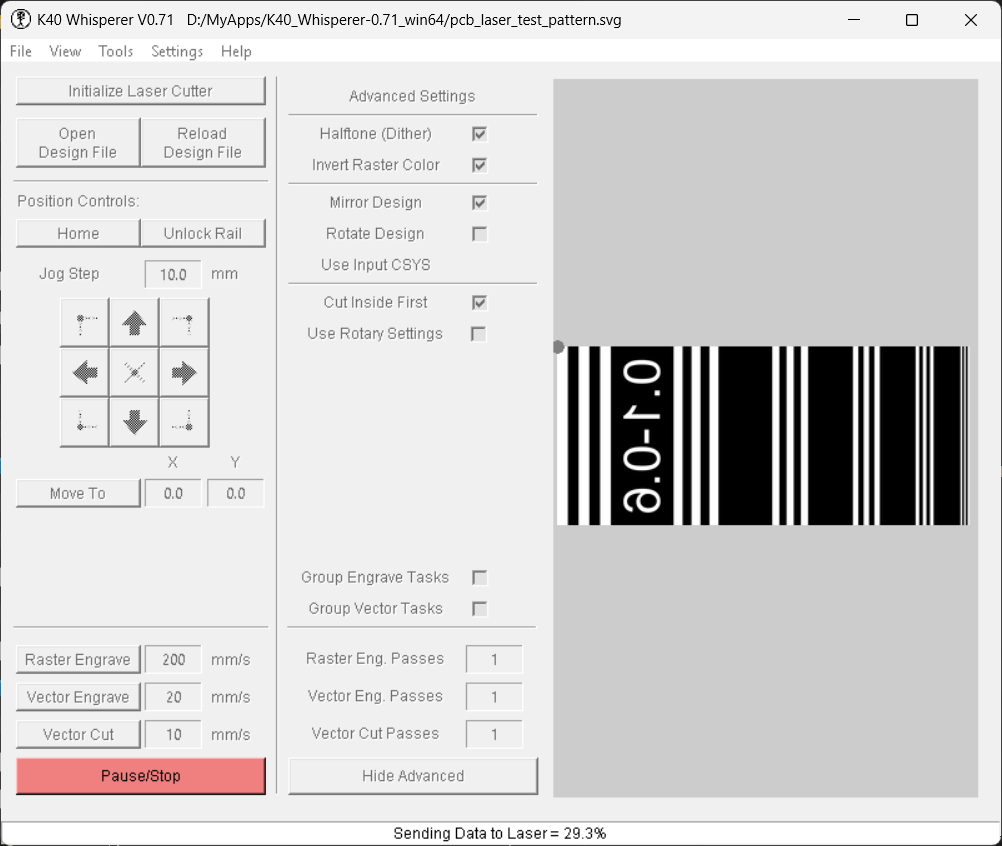

Buka K40 Whisperrer

  1. Buka file SVG
  2. Pastikan invert raster, karena yang akan ‘dibakar yang hitam’, padahal yang hitam yang akan digunakan. Oleh karena itu pastikan invert raster sudah dipilih
  3. Matikan Mirror Design
  4. Atur kecepatan Raster engrave 250 mm/s dan power 25% untuk laser 40Watt.
  5. Taruh PCB sesuai dengan point laser di pojok kanan atas, beri perekat bila perlu.
  6. Klik Raster Engrave
